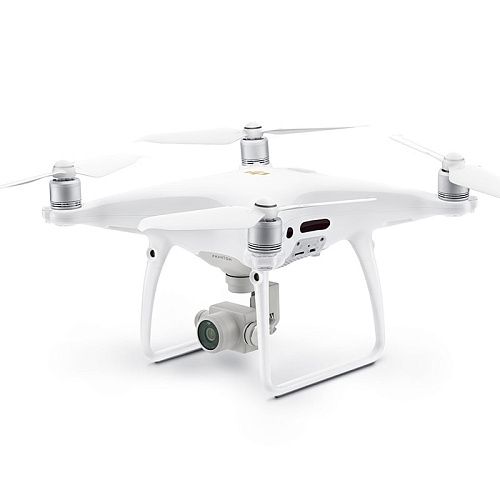

Dji Phantom 4/4 PRO
В Phantom 4 RTK встроен новый модуль RTK, который обеспечивает получение данных позиционирования в режиме реального времени с точностью до сантиметра и с минимальной абсолютной погрешностью метаданных изображения. Под приемником RTK расположен модуль спутниковых систем позиционирования, обеспечивающий стабильность полета в местности со слабым сигналом, например, в крупных городах. Совмещение этих двух модулей Phantom 4 RTK способствует оптимизации безопасности полета и получению точных данных для геодезии, картографии и инспекций.
Phantom 4 RTK легко внедрить в любой процесс, подсоединив систему позиционирования к мобильной станции D-RTK 2 при помощи модема 4G или WiFi, используя протокол NTRIP (сетевая передача RTCM через интернет). Система способна хранить полученные со спутника данные для последующей обработки кинематики.
Точность позиционирования в горизонтальной плоскости: 1 см+1 мд
Абсолютная точность фотограмметрической модели в горизонтальной плоскости: 5 см*
Точность позиционирования в вертикальной плоскости: 1,5 см+1 мд
Сбор точных данных с TimeSync
Для наиболее эффективного использования модулей позиционирования Phantom 4 RTK была создана cистема TimeSync. Она обеспечивает постоянную связь между полетным контроллером, камерой и модулем RTK.Кроме того, TimeSync использует самые точные метаданные каждого снимка и перемещает данные позиционирования в центр CMOS. Это оптимизирует результаты фотограмметрических методов и позволяет получить данные позиционирования с точностью до сантиметра.
Точная система обработки изображений
Благодаря 1-дюймовой матрице CMOS качество снимков достигает 20 мегапикселей. Phantom 4 RTK оснащен механическим затвором, который предотвращает смазанность изображения при движении. Любая задача будет выполнена идеально, будь то картографирование или сбор данных. Благодаря высокому разрешению снимков Phantom 4 RTK достигает наземного разрешения в 2,74 см с высоты полета 100 м.С целью достижения максимальной точности объектив каждого летательного аппарата Phantom 4 RTK проходит процесс калибровки, во время которого параметры сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.
Расположение изображения
Расположение центра камеры относительно центра фазы антенны D-RTK под осью корпуса летательного аппарата: (36, 0 и 192 мм) используется в сочетании с координатам изображения выходных данных. Положительные значения осей x, y и z корпуса аппарата указывают вперед, вправо и вниз соответственно.
Точность картографирования
Точность картографирования соответствует стандартам точности, установленным Американским обществом фотограмметрии и дистанционного зондирования для цифровых ортофотопланов класса III
Фактическая точность зависит от света, текстуры, высоты полета летательного аппарата, программного обеспечения для картографии и прочих факторов при съемке.
Наземное разрешение
(H/36,5) см/пиксель, H означает, что высота полета аппарата относительна сцене съемки (единица измерения: м)
Эффективность получения данных
Макс. площадь работы: около 1 км² за один полет (при высоте 182 м, т. е., наземное разрешение составляет приблизительно 5 см/пиксель, в соответствии со стандартами точности Американского общества фотограмметрии и дистанционного зондирования для цифровых ортофотопланов класса III
Взлетная масса
1388 г
Размер по диагонали
350 мм
Макс. время полета(не в привязном состояние)
Около 30 минут
Макс. скорость
Режим S: 72 км/ч Режим A: 58 км/ч Режим P: 50 км/ч
Макс. скорость набора высоты
Режим S: 6 м/с; Режим P: 5 м/с
Макс. скорость снижения
Режим S: 4 м/с; Режим P: 3 м/с
Диапазон рабочих частот
2,400 - 2,483 ГГц
Максимальная высота
6000 м
Дальность полета
до 7 км
Макс. допустимая скорость ветра
10 м/с
Аккумулятор
Intelligent Flight Battery
Диапозон рабочих температур
0° ~ +40℃
Емкость
5870 мАч
Матрица
1’’ CMOS Число эффективных пикселей: 20 млн
Тип
